高精度位移传感器EVCD系列晶圆平面度测量 ,就找英国真尚有

在半导体制造行业，晶圆的平面度测量是确保产品质量的关键环节，晶圆平面度的准确评估直接影响到后续工艺的稳定性与产品的性能。因此，采用高精度的测量设备进行晶圆平面度测量，能够提升生产效率、降低缺陷率，确保制造流程的顺利进行。在晶圆的制造与检测过程中，平面度的测量通常涉及多个环节，包括原材料的入厂检验、生产过程中的实时监测以及最终产品的出厂验证，要求测量设备能够在不同环境条件下稳定工作，并具备高分辨率和高精度的测量能力。晶圆材料的多样性和形状的复杂性也使得测量方案的选择变得更加重要。

市场上可选择的检测方案主要包括接触式和非接触式测量技术。接触式测量仪器如激光干涉仪虽然精度高，但在测量过程中容易对晶圆表面造成划伤，且操作复杂。而非接触式测量设备如光谱共焦位移传感器虽然避免了对表面的损伤，但在某些情况下可能面临测量精度不足的问题。不同方案在测量速度、精度、适用范围等方面存在显著差异，尤其在高精度测量需求上，如何平衡测量效率与准确性成为行业内的一大挑战。

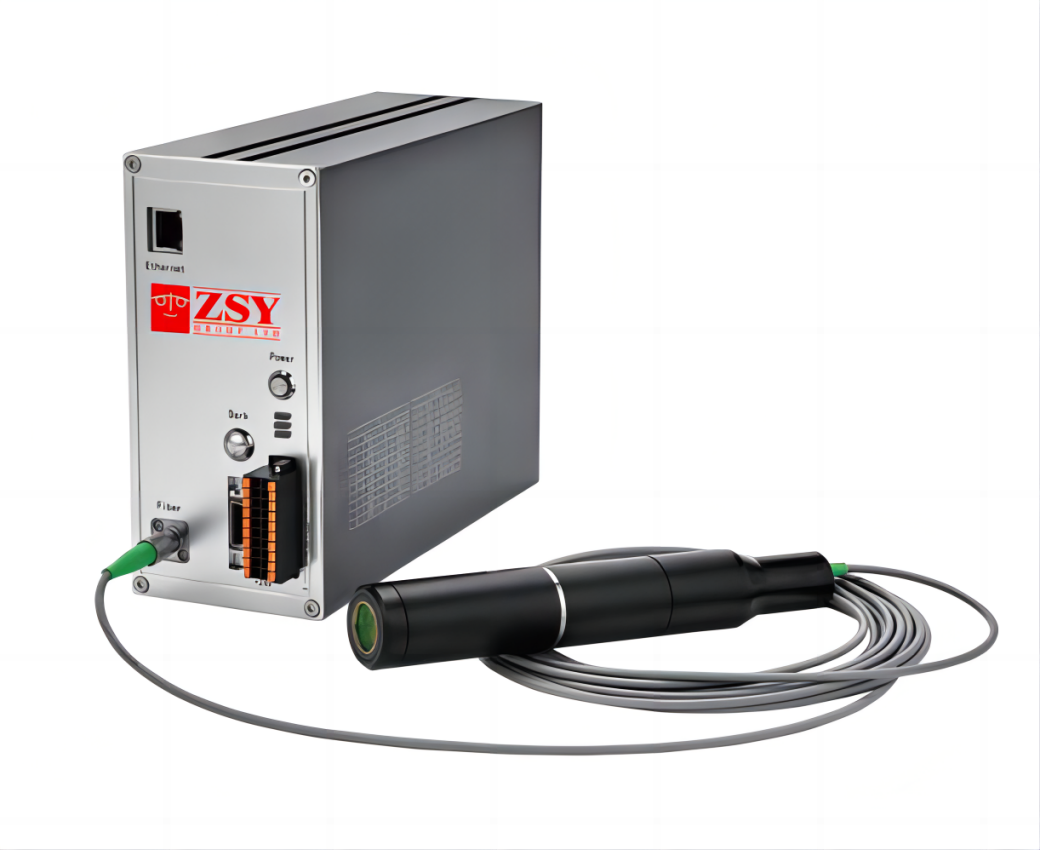

在这一背景下，英国真尚有的EVCD系列光谱共焦传感器凭借其卓越的性能脱颖而出。这款传感器专为晶圆平面度测量设计，具备最高33,000Hz的采样频率和1nm的分辨率，能够精准捕捉微小的位移变化。同时，其线性精度可达±0.01%F.S.，特定型号如Z27-29的精度更是高达±0.01μm，充分满足高端半导体制造的需求。EVCD系列光谱共焦位移传感器的测量量程覆盖±55μm至±5000μm，能够适应不同厚度的晶圆测量需求。

与市场上其他同类产品相比，英国真尚有的EVCD系列光谱共焦测位移传感器在多材质适应性和复杂形状测量能力上具有独特优势。它不仅能够稳定测量金属、陶瓷、玻璃等多种材料，还可以处理弧面、深孔、斜面等复杂形貌，最大可测倾角可达87°。这样的设计使得EVCD系列高精度位移传感器能够广泛适用于3C电子、半导体、新能源等多个领域，满足不同客户的需求。

随着半导体行业对产品精度要求的不断提升，英国真尚有的EVCD系列共焦位移传感器为晶圆平面度测量提供了一种高效、可靠的解决方案。凭借其卓越的性能和灵活的应用能力，EVCD系列共焦传感器将成为行业内优选的测量设备，助力制造商在激烈的市场竞争中保持领先地位。针对特殊应用，市场上绝大多数品牌不支持定制或者无法小批量定制，有些即使能定制但费用高昂，而英国真尚有持续提供小批量、低成本定制传感器或方案，既满足了项目的特殊要求，又兼顾了低成本，直接促成了多个项目的成功。
