光谱共焦测位移传感器EVCD系列芯片贴装状态检测 ,就找英国真尚有

2025/07/29

在现代制造业中,芯片贴装的平面度和倾斜度检测是确保电子设备高性能和长期稳定性的重要环节。随着科技的发展,越来越多的行业对组件的精度要求不断提高,尤其是在3C电子、半导体、光学等领域,精确的平面度和倾斜度检测显得尤为重要。准确的检测不仅能够有效降低生产不良率,还能提升产品的一致性和可靠性。

市场上存在多种检测方案可供选择,包括传统的机械测量仪器和新兴的光学测量设备。传统机械测量工具如千分尺和内径规虽然操作简单,但其精度和效率往往无法满足现代制造的需求。光学测量设备如激光测量仪和共焦显微镜能够提供更高的测量精度和更快的采样速度,但其复杂的操作和高昂的成本常常令许多企业在选择时感到顾虑。这些不同方案的优缺点使得企业在选择合适的检测设备时面临挑战。

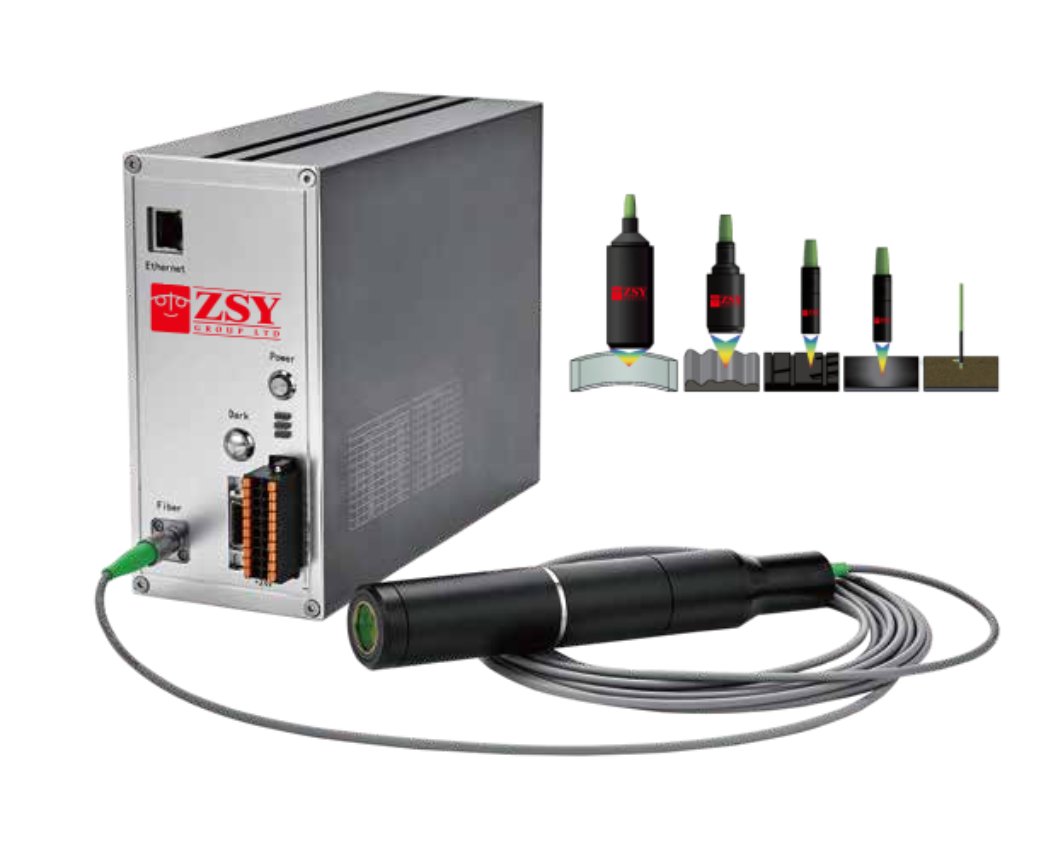

在这样的市场背景下,英国真尚有推出的EVCD系列光谱共焦测位移传感器为芯片贴装平面度和倾斜度检测提供了一个理想的解决方案。该系列传感器具备非接触式测量的优势,能够在不损伤被测物体的情况下,实现高精度的测量。EVCD系列共焦传感器的最高采样频率达到33,000Hz,分辨率可达1nm,线性精度最高可达±0.01%F.S.,特定型号如Z27-29的精度更是可达±0.01μm,这些卓越的性能使得EVCD系列光谱共焦传感器在高精度工业测量领域具有显著优势,尤其是在对微米甚至纳米级精度的需求上。

与传统的测量工具相比,英国真尚有的EVCD系列光谱共焦传感器也极具人性化。最小探头外径仅为3.8mm,使其适合于小孔内部特征的测量,而其模块化设计则便于后期的维护和升级。同时,支持多通道的设计能够满足复杂的检测需求,最多可以同时控制8个探头,极大地提高了生产效率。

针对不同的行业需求,EVCD系列光谱共焦测位移传感器可以灵活应用于多种场景,包括3C电子的摄像头和显示屏检测、半导体的晶圆厚度和平整度检测、光学产品的镜片测量等。其多种测量模式与强大的数据处理能力,使得用户在实际应用中能够高效、精准地完成检测任务。

凭借其卓越的测量性能和设计优势,英国真尚有的EVCD系列光谱共焦位移传感器成为芯片贴装平面度和倾斜度检测的理想选择。随着对高精度、高可靠性检测设备的需求不断增长,EVCD系列高精度位移传感器将继续为各行业提供高效可靠的解决方案,推动科技进步与创新。针对特殊应用,市场上绝大多数品牌不支持定制或者无法小批量定制,有些即使能定制但费用高昂,而英国真尚有持续提供小批量、低成本定制传感器或方案,既满足了项目的特殊要求,又兼顾了低成本,直接促成了多个项目的成功。
