英国真尚有_二维高速投影图像测量仪|二维投影尺寸测量仪|在线二维批量尺寸测量仪|ZM105.2D

型号:ZM105.2D

ZM105.2D系列二维高速投影图像测量仪是专为在线非接触二维批量测量线性尺寸、直径、角度、螺纹参数、零件形状、跳动等而研发的。

ZM105.2D系列二维高速投影图像测量仪使用“阴影”测量原理,即准直激光被传送到接收器,接收单元内的探测器阵列可以精确地测量光束路径中物体投射阴影的边缘。

ZM105.2D系列二维高速投影图像测量仪提供了一个简单直观的工具——测量方案,用户可以自行创建测量算法,ZM105.2D将根据用户创建的算法进行分析、测量和公差控制。


画册下载


真尚有画册_二维高速投影图像测量仪ZM105.2D V1.0.pdf

返回列表

ZM105.2D系列二维高速投影尺寸测量仪特点:


(1)在线非接触二维批量测量线性尺寸、直径、角度、螺纹参数、零件形状、跳动

(2)提供测量方案工具,支持用户简单直观地创建几乎无限数量的测量函数以及测量不同复杂性的产品

(3)4个不同范围和精度的型号可选(其中 最大测量范围:40*50mm ;最小测量误差:±1.5um;最小可测被测物:0.07mm )

(4)每秒高达130个测量数据

(5)支持多种输出方式(以太网/IP, ModbusTCP, UDP,逻辑输出)






测量方案是由库中包含的块组成的。各种块的组合和它们之间的连接允许用户创建几乎无限数量的测量函数以及测量不同复杂性的产品。


测量结果可以通过各种协议(以太网/IP, ModbusTCP, UDP)传输,也可以通过批量尺寸测量仪的逻辑输出从而控制执行器,并标明没有缺陷。



我们提供4种不同范围和精度的二维高速投影尺寸测量仪型号:

ZM105.2D-8х10

ZM105.2D-25х30

ZM105.2D-30х40

ZM105.2D-40х50



ZM105.2D系列二维高速投影图像测量仪应用领域:


在线非接触批量二维测量线性尺寸、直径、角度、螺纹参数、零件形状、跳动等


二维高速投影图像测量仪ZM105.2D应用

ZM105.2D系列二维高速投影尺寸测量仪技术规格:

二维高速投影图像测量仪ZM105.2D技术规格



ZM105.2D系列二维高速投影图像测量仪测量原理:


二维高速投影尺寸测量仪ZM105.2D的光学传感器由发射端和接收端两部分组成。来自LED的光由透镜准直,基于所谓的“阴影”原理。当产品被放置在准直光束区域时,其阴影图像通过接收透镜投射到2D CMOS传感器上。控制器根据图像阴影边界(物体轮廓)的位置,计算出物体所需的参数。







二维高速投影尺寸测量仪ZM105.2D的主要部件是光学传感器和控制器。


根据用户创建的算法进行测量和公差控制。为了建立测量算法,提出了一个简单直观的工具——测量方案。该方案是由现成的块库形成的。各种块的组合和它们之间的连接允许用户创建几乎无限数量的测量函数和测量不同复杂性的产品。测量结果可以通过各种协议(以太网/IP, Modbus TCP, UDP)传输,以及千分尺的逻辑输出,用于控制执行器和指示产品的适用性

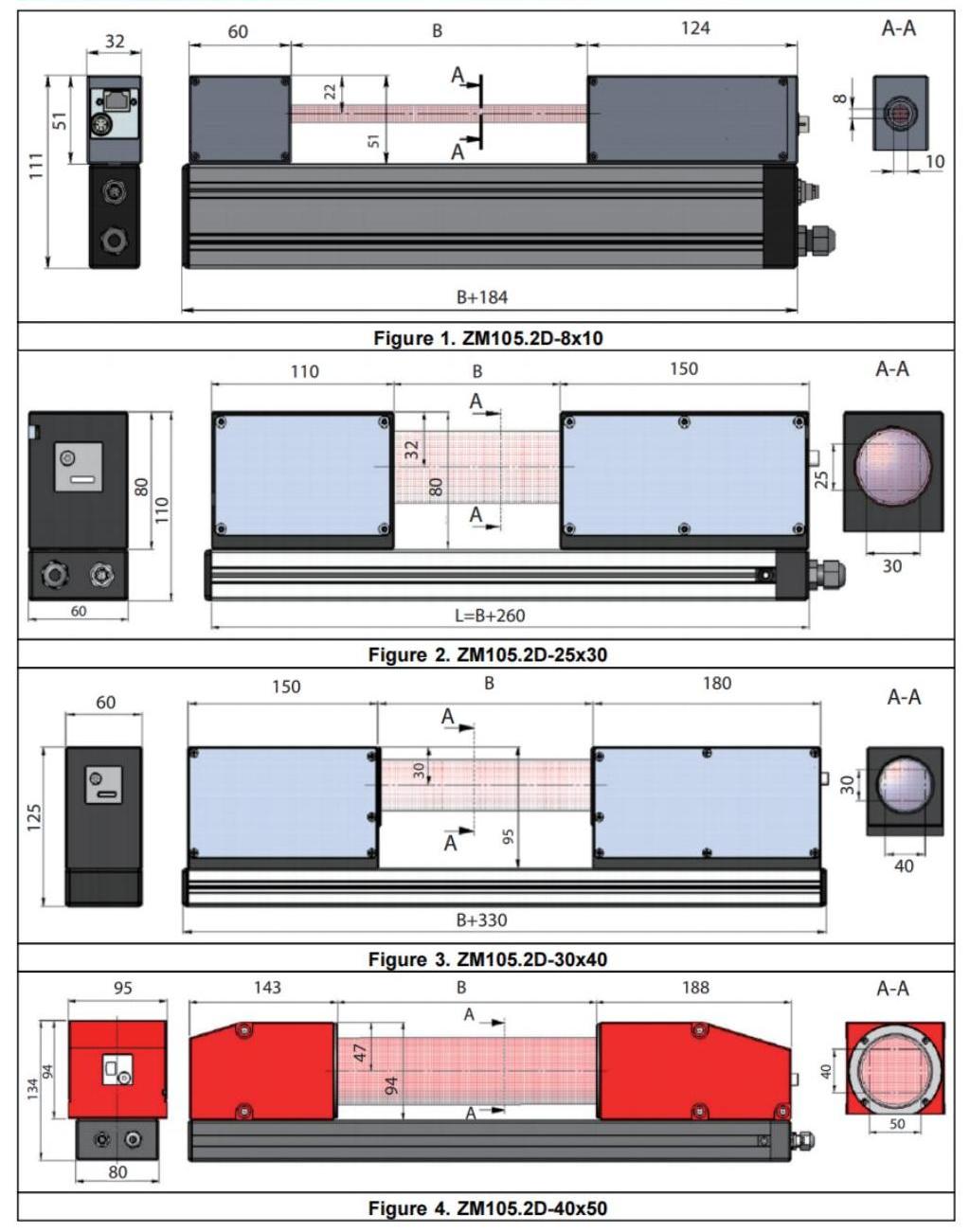

ZM105.2D系列二维高速投影尺寸测量仪安装尺寸:

二维高速投影图像测量仪ZM105.2D尺寸图

二维高速投影图像测量仪ZM105.2D尺寸图
